DN4200挡板门

         挡板门是脱硫装置进入和退出运行的重要设备，分为烟气脱硫（FGD）主烟气挡板（包括原烟气挡板门和净烟气挡板门）和旁路烟气挡板。 挡板门常用于电厂或其它行业中的烟管、风道中做截流介质用，风门启闭角度90℃，风道挡板门或烟道挡板门，挡板门具有全开全关两个功能，使系统某一管路介质全部流通或关闭。

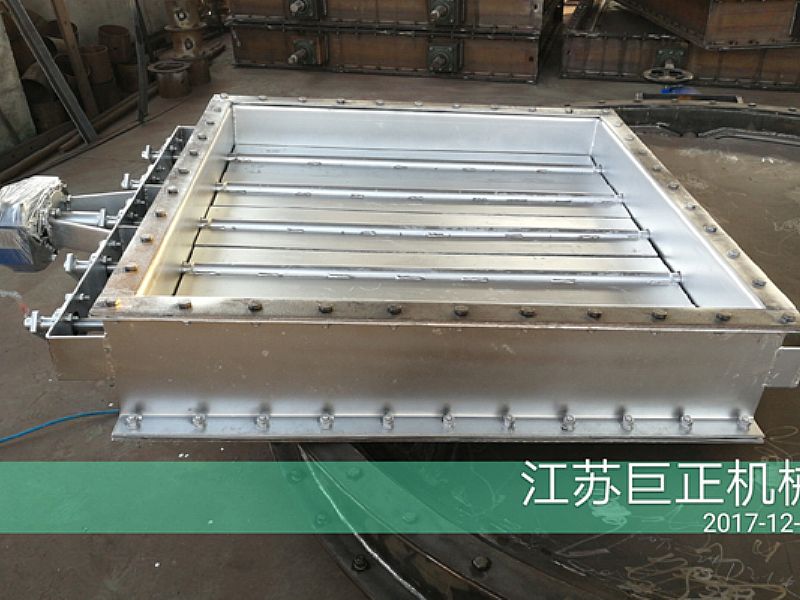

         烟气脱硫挡板门为百叶窗式结构，挡板可分为单挡板或双挡板二种形式。双挡板门需设置密封空气系统，按零泄露设计。单层挡板门，无需设置密封空气系统，设计密封效率不低于99%。

        为使所有挡板门在设计压力及设计温度下具有100%的气密性，挡板门设有密封空气通道，并配有密封空气站（包括密封风机及备用风机），密封气压力至少比烟气大压力高0、5KPa。为防止冷风进入烟气系统造成低温腐蚀，密封风机出口设置二级电加热器。挡板门的电动或气动执行机构应安全可靠，其速度应满足电厂和引风机的运行要求。全部挡板门要求操作灵活、可靠且检修方便。

        挡板门为叶片结构，每个挡板叶片四周设有不锈钢密封片。对于双密封片结构或双百叶窗结构，当挡板门关闭时，在双密封片或双百叶窗间注入密封空气，以达到有效隔绝前后介质的目的。
