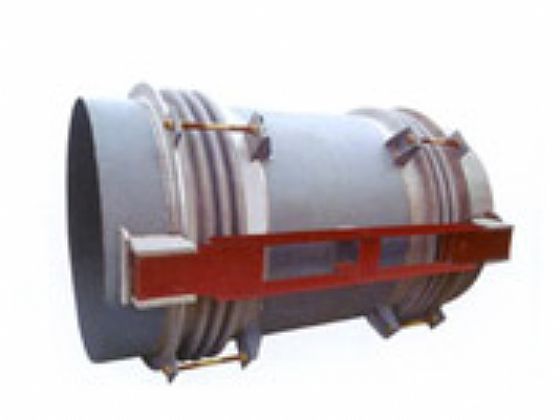

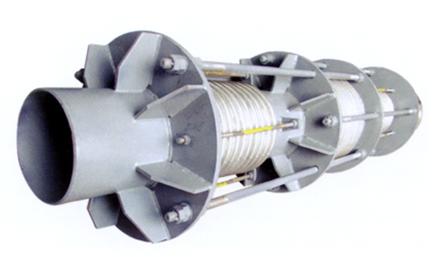

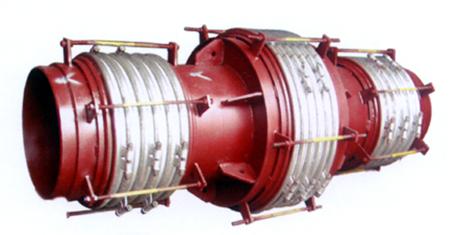

腰鼓式直管压力平衡波纹膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。
设计压力Pd＝0.25Mpa（2.5Kgf／cm2）、pd＝0.6Mpa（6Kgf／cm2）疲劳寿命「N」＝1000次 设计温度t＝20℃
公称通径DNmm | 总波数 | n1／2n2 | 压力等级Mpa | 径向外形尺寸上限mm | 压力对应的产品长度Lmm | |||||
0.25 | 0.6 | 接管J型 | 法兰F型 | |||||||
轴向补偿量mm／轴向刚度N／mm | 0.25Mpa | 0.6Mpa | 0.25Mpa | 0.6Mpa | 0.25Mpa | 0.6Mpa | ||||
600 | 12 | 4／8 | 82／1050 | 53／4410 | 1173 | 1220 | 2000 | 2250 | 2024 | 2274 |
18 | 6／12 | 123／700 | 80／2940 | 2300 | 2600 | 2324 | 2624 | |||
24 | 8／16 | 165／525 | 106／2200 | 2700 | 2950 | 2724 | 2974 | |||
700 | 12 | 4／8 | 82／1347 | 54／4945 | 1331 | 1365 | 2000 | 2250 | 2024 | 2274 |
18 | 6／12 | 123／898 | 80／3297 | 2300 | 2600 | 2324 | 2624 | |||
24 | 8／16 | 163／674 | 108／2437 | 2700 | 2950 | 2724 | 2974 | |||
800 | 12 | 4／8 | 98／1003 | 45／7228 | 1474 | 1520 | 2000 | 2250 | 2024 | 2274 |
18 | 6／12 | 146／668 | 68／4819 | 2300 | 2600 | 2324 | 2624 | |||
24 | 8／16 | 195／501 | 90／3614 | 2700 | 2950 | 2724 | 2974 | |||
900 | 12 | 4／8 | 106／1075 | 55／4628 | 1634 | 1670 | 2000 | 2250 | 2024 | 2274 |
18 | 6／12 | 159／716 | 83／3085 | 2300 | 2600 | 2324 | 2624 | |||
24 | 8／16 | 212／537 | 110／2314 | 2700 | 2950 | 2724 | 2974 | |||
1000 | 12 | 4／8 | 108／1136 | 54／5042 | 1808 | 1840 | 2000 | 2250 | 2024 | 2274 |
18 | 6／12 | 162／758 | 82／3362 | 2300 | 2600 | 2324 | 2624 | |||
24 | 8／16 | 215／568 | 108／2521 | 2700 | 2950 | 2724 | 2974 | |||
1100 | 12 | 4／8 | 102／1404 | 67／3880 | 2016 | 1986 | 2100 | 2440 | 2124 | 2464 |
18 | 6／12 | 154／936 | 100／2990 | 2450 | 2750 | 2474 | 2774 | |||
24 | 8／16 | 205／702 | 124／1940 | 2900 | 3110 | 2924 | 3134 | |||
